Diagnostic précoce
Les 10 signes de panne d’un moteur électrique
Les niveaux d’urgence ci-dessous sont indicatifs. Ils doivent être adaptés à l’intensité du symptôme, à la puissance du moteur, au procédé et aux instructions du constructeur.
01

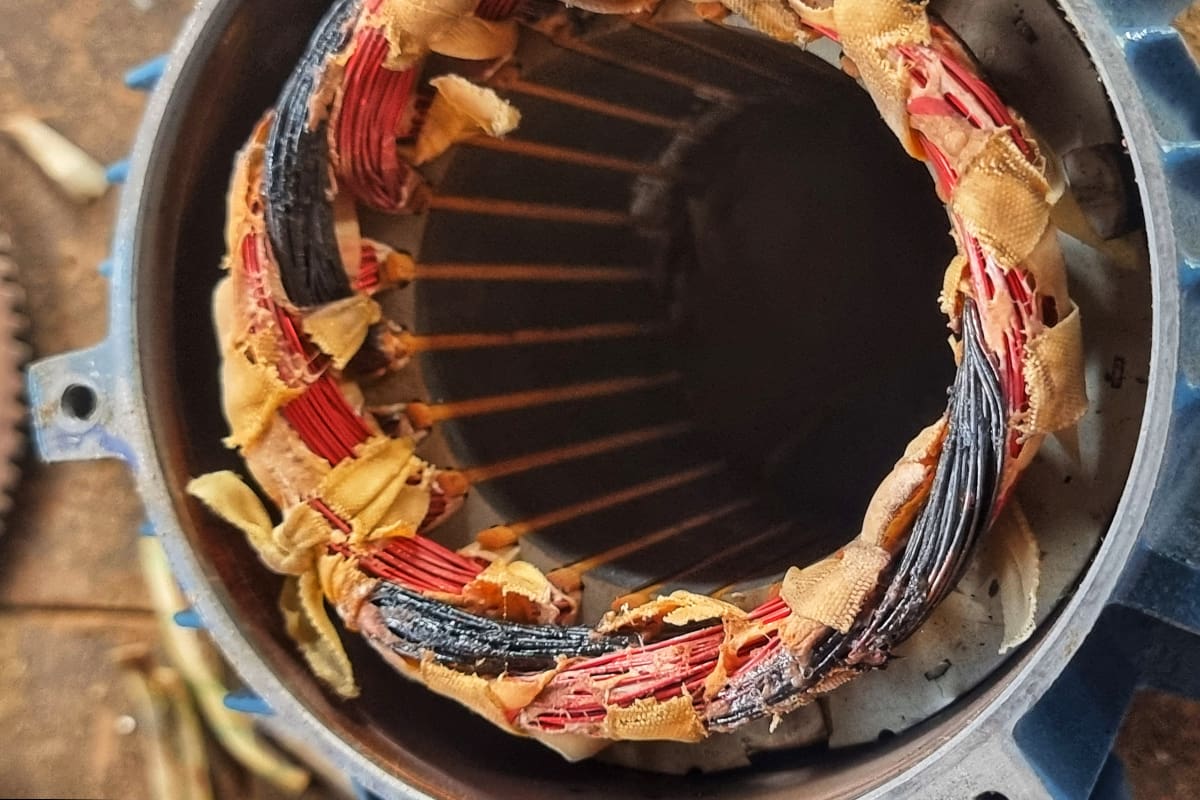

Surchauffe anormale du moteur
Intervention recommandée
Ce que vous pouvez observer : carter nettement plus chaud qu’à l’habitude, chaleur concentrée près d’un palier, odeur légère de chaud, peinture qui ternit ou température qui monte plus vite pour une charge identique.
Causes électriques possibles
Surcharge, sous-tension ou surtension, déséquilibre de phases, perte de phase, connexion desserrée, ventilation insuffisante ou dégradation d’un enroulement.
Causes mécaniques possibles
Roulement en mauvais état, arbre ou accouplement mal aligné, frottement interne, montage contraint ou charge trop élevée.
Pompe ou machine entraînée
Une pompe colmatée, grippée, mal réglée ou fonctionnant hors de sa zone prévue peut augmenter le couple demandé au moteur.
Action sûre immédiate
Réduire ou arrêter la charge si la température continue d’augmenter. Ne pas masquer le problème en augmentant le calibre d’une protection.
Contrôles professionnels
Thermographie, contrôle de ventilation, mesure tension–courant, comparaison à la plaque, analyse de charge, inspection des roulements et de l’alignement.
Niveau d’urgence
Arrêt urgent si la surchauffe s’accompagne de fumée, d’odeur forte, de décoloration, d’arc ou de déclenchement répété.
Risque si ignoré : vieillissement accéléré de l’isolation, destruction du bobinage, détérioration des roulements, déformation mécanique et arrêt de production.
02
Bruits inhabituels ou bruit de roulement
Intervention recommandée
Ce que vous pouvez observer : grondement, cliquetis, sifflement, bourdonnement plus marqué, frottement métallique ou bruit qui varie avec la vitesse et la charge.
Causes électriques possibles
Déséquilibre magnétique, alimentation anormale, connexion ou phase défectueuse, paramètres de variateur inadaptés ou défaut d’enroulement.
Causes mécaniques possibles
Roulement usé ou contaminé, jeu excessif, ventilateur touchant son capot, pièce desserrée, arbre voilé ou frottement rotor–stator.
Pompe ou machine entraînée
La cavitation, des corps étrangers, une turbine endommagée, un accouplement ou un réducteur peuvent transmettre leur bruit au moteur.
Action sûre immédiate
Noter le moment d’apparition et l’évolution. Arrêter si le bruit devient métallique, brutal ou s’accompagne de fortes vibrations.
Contrôles professionnels
Écoute comparative, analyse vibratoire, inspection des roulements, du ventilateur, de l’accouplement et de la machine entraînée.
Niveau d’urgence
Intervention rapide. Un grincement métallique ou un bruit de frottement intense justifie un arrêt urgent.
Risque si ignoré : rupture de roulement, contact interne, détérioration de l’arbre ou du logement, puis blocage du moteur.
03

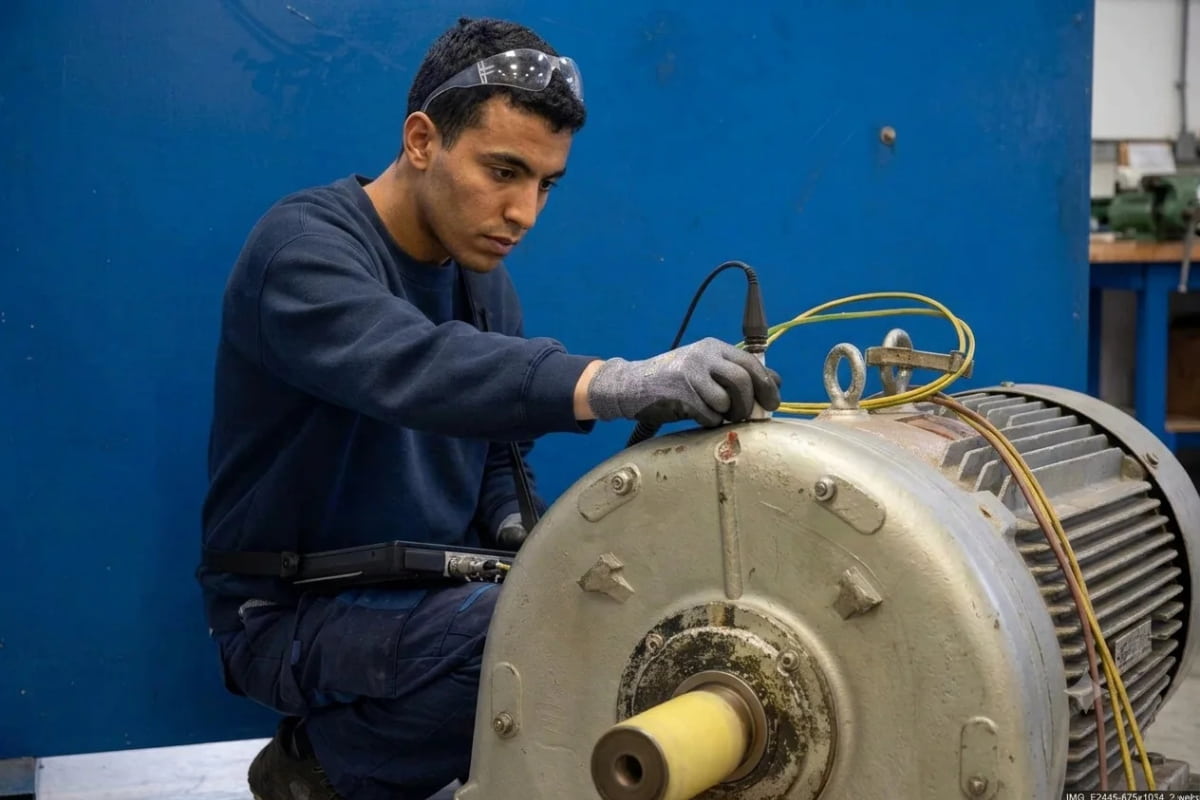

Vibrations excessives ou nouvelles vibrations
Intervention recommandée
Ce que vous pouvez observer : vibration apparue récemment, boulons qui se desserrent, tuyauterie ou châssis qui résonne, mouvement visible ou augmentation rapide par rapport au fonctionnement habituel.
Causes électriques possibles
Alimentation déséquilibrée, défaut magnétique, problème de rotor ou réglage de variateur créant des efforts pulsatoires.
Causes mécaniques possibles
Mauvais alignement, déséquilibre, fixation desserrée, pied bancal, roulement détérioré, arbre voilé ou résonance de la structure.
Pompe ou machine entraînée
Cavitation, turbine déséquilibrée, roue encrassée, à-coups hydrauliques ou défaut de l’accouplement peuvent être à l’origine du signal.
Action sûre immédiate
Éloigner le personnel d’un ensemble qui bouge fortement et arrêter si la vibration est violente ou augmente rapidement.
Contrôles professionnels
Mesure globale et spectrale des vibrations, contrôle des fixations, alignement, équilibrage et inspection de la pompe ou machine.
Niveau d’urgence
Intervention recommandée dès qu’une tendance change. Arrêt urgent si la vibration devient sévère ou instable.
Risque si ignoré : fatigue des supports, casse d’accouplement, fuite de garniture, usure accélérée des roulements et dommages sur l’équipement entraîné.
04
Déclenchements fréquents du disjoncteur ou du relais thermique
Arrêt urgent
Ce que vous pouvez observer : déclenchement au démarrage, après quelques minutes, uniquement en charge ou de façon de plus en plus rapprochée.
Causes électriques possibles
Court-circuit, défaut à la terre, perte de phase, tension inadéquate, connexions dégradées, protection mal réglée ou enroulement défectueux.
Causes mécaniques possibles
Roulement qui serre, arbre bloqué, démarrage sous charge excessive, frottement ou mécanisme entraîné grippé.
Pompe ou machine entraînée
Pompe bloquée par un corps étranger, turbine grippée, vanne ou procédé imposant une charge anormale, accouplement défectueux.
Action sûre immédiate
Ne pas réarmer en boucle. Isoler l’installation et faire rechercher la cause avant un nouvel essai.
Contrôles professionnels
Lecture de la protection, mesure des tensions et courants, continuité, isolement, résistance des enroulements, état du démarreur et contrôle mécanique.
Niveau d’urgence
Arrêt urgent si le déclenchement est immédiat, répété ou associé à une odeur, une surchauffe ou un défaut à la terre.
Risque si ignoré : aggravation d’un court-circuit ou d’une surcharge, échauffement des câbles, destruction du bobinage et risque pour les personnes.
05

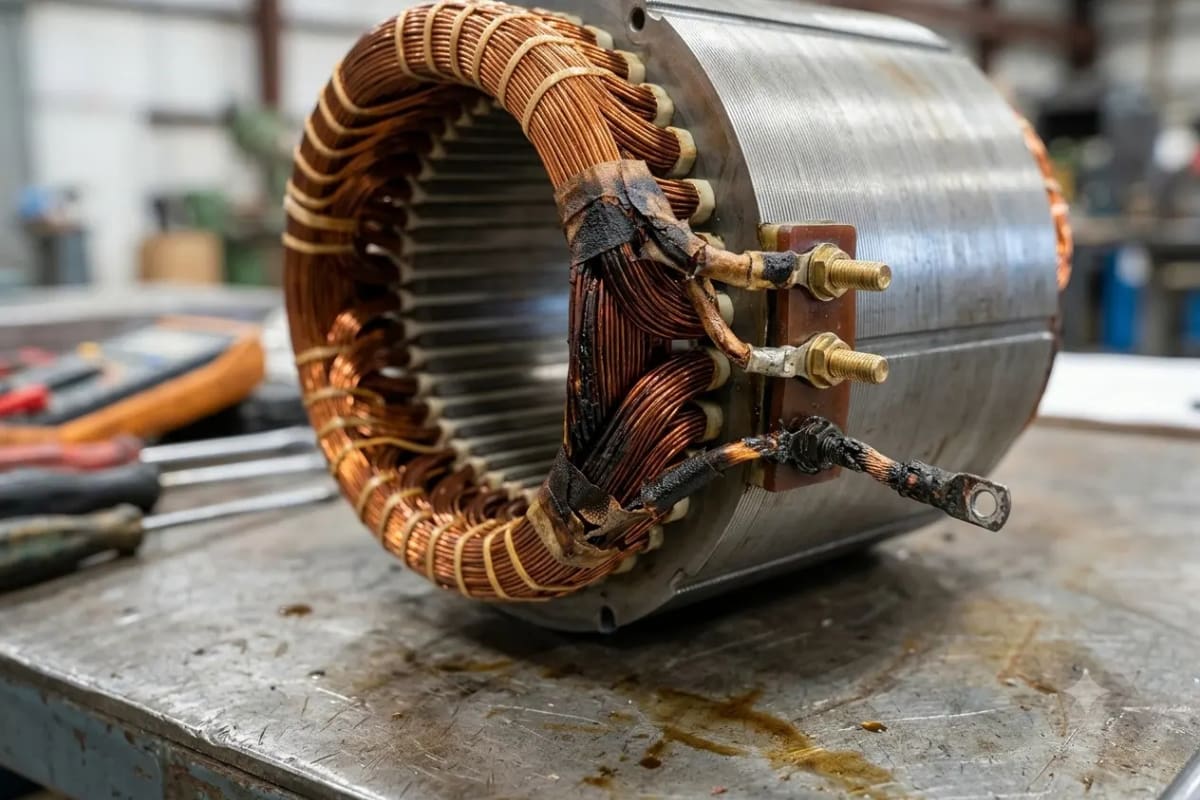

Odeur de brûlé, fumée ou traces de surchauffe
Arrêt urgent
Ce que vous pouvez observer : odeur forte d’isolant ou de plastique, fumée, bornes noircies, gaines déformées, vernis foncé ou peinture cloquée.
Causes électriques possibles
Connexion desserrée, mauvais contact, arc, câble endommagé, surcharge sévère, court-circuit entre spires ou dégradation avancée de l’isolation.
Causes mécaniques possibles
Roulement bloqué, frottement interne, ventilateur immobilisé ou charge entraînée mécaniquement grippée.
Pompe ou machine entraînée
Un blocage hydraulique ou mécanique peut provoquer une surintensité et faire surchauffer le moteur sans être la panne initiale.
Action sûre immédiate
Couper l’alimentation, consigner et laisser refroidir. Ne pas redémarrer pour « vérifier si ça repart ».
Contrôles professionnels
Inspection du bornier et du câble, tests d’isolement et de résistance, recherche de défaut à la terre, contrôle mécanique après sécurisation.
Niveau d’urgence
Toujours traiter la fumée, l’arc ou une forte odeur de brûlé comme une situation d’arrêt urgent.
Risque si ignoré : incendie, électrisation, carbonisation du bobinage, détérioration du stator et réparation beaucoup plus lourde.
06
Démarrage difficile ou moteur qui ne démarre plus normalement
Intervention recommandée
Ce que vous pouvez observer : démarrage lent, bourdonnement sans rotation, plusieurs tentatives nécessaires, accélération irrégulière ou moteur qui démarre uniquement à vide.
Causes électriques possibles
Chute de tension, phase absente, contacteur ou démarreur défectueux, condensateur usé sur un moteur monophasé, mauvais couplage, défaut d’enroulement ou paramètre VFD incorrect.
Causes mécaniques possibles
Roulement qui serre, arbre bloqué, frottement, accouplement endommagé ou couple de démarrage insuffisant pour la charge réelle.
Pompe ou machine entraînée
Turbine collée, pompe ensablée, clapet ou mécanisme grippé, conduite sous contrainte ou démarrage avec une charge imprévue.
Action sûre immédiate
Couper rapidement si le moteur bourdonne sans tourner. Éviter les tentatives répétées qui échauffent fortement les enroulements.
Contrôles professionnels
Tension au démarrage, ordre et présence des phases, courant d’appel, démarreur, protections, enroulements, liberté de rotation et état de la charge.
Niveau d’urgence
Intervention recommandée ; arrêt urgent si l’arbre est bloqué, si le moteur ne prend pas sa vitesse ou s’il chauffe rapidement.
Risque si ignoré : échauffement très rapide, détérioration du rotor ou du bobinage, usure des contacts et déclenchement des protections.
07
Perte de puissance, de couple ou de vitesse
Intervention recommandée
Ce que vous pouvez observer : moteur qui ralentit en charge, pompe qui donne moins de pression ou de débit, cycle plus long, effort insuffisant ou performance variable pour une même consigne.
Causes électriques possibles
Tension insuffisante, déséquilibre, connexion résistive, défaut d’enroulement ou de rotor, fréquence ou limitation de courant imposée par le variateur.
Causes mécaniques possibles
Frottement, roulement dégradé, accouplement qui patine, mauvais alignement ou charge supérieure à celle prévue.
Pompe ou machine entraînée
Usure de turbine, colmatage, fuite hydraulique, mauvais point de fonctionnement ou problème de procédé peuvent réduire le résultat sans perte de vitesse réelle du moteur.
Action sûre immédiate
Éviter de compenser en forçant la consigne ou la protection. Noter la charge, la fréquence, le débit ou la pression au moment du défaut.
Contrôles professionnels
Vitesse, fréquence, tension, courant, puissance, charge mécanique, accouplement, courbe de pompe et paramètres/alarme du VFD.
Niveau d’urgence
Intervention recommandée, plus rapide si la baisse s’accompagne d’une surintensité, de chaleur ou d’une vibration nouvelle.
Risque si ignoré : fonctionnement prolongé en surcharge, consommation inutile, échauffement et détérioration simultanée du moteur et de la machine entraînée.
08

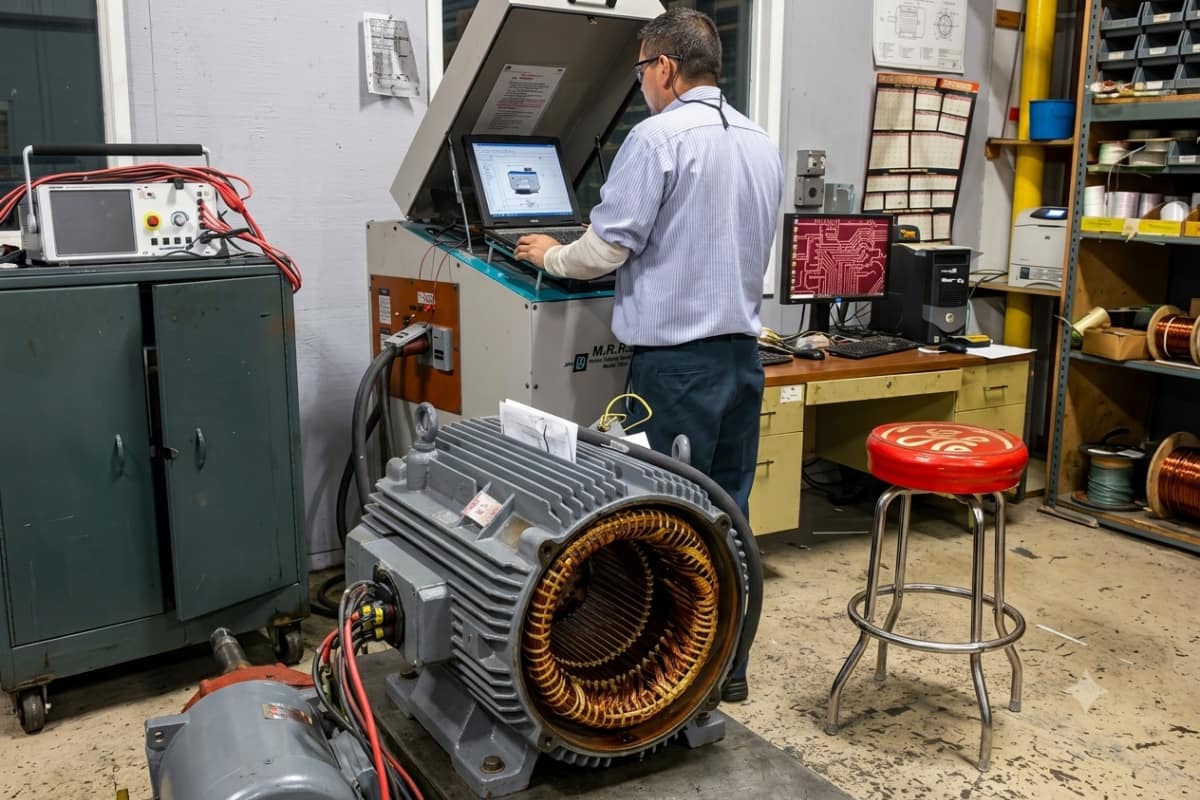

Intensité électrique anormale ou déséquilibrée entre les phases
Intervention recommandée
Ce que vous pouvez observer : courant supérieur à l’habitude sur l’afficheur, écart entre phases, câbles ou bornes qui chauffent, couple irrégulier ou relais thermique qui déclenche.
Causes électriques possibles
Déséquilibre de tension, phase manquante, fusible ou contact dégradé, connexion desserrée, impédance différente entre phases ou défaut d’enroulement.
Causes mécaniques possibles
Une surcharge, un frottement, un roulement endommagé ou un mauvais alignement peut augmenter l’intensité globale.
Pompe ou machine entraînée
Blocage partiel, variation du procédé, changement de point de fonctionnement ou contrainte hydraulique peuvent modifier le courant demandé.
Action sûre immédiate
Ne pas effectuer de mesure sous tension sans qualification. Si une protection déclenche ou si un conducteur chauffe, arrêter et isoler.
Contrôles professionnels
Mesure des trois tensions et courants dans des conditions comparables, calcul du déséquilibre, thermographie du bornier et comparaison à la plaque et aux données constructeur.
Niveau d’urgence
Intervention recommandée ; arrêt urgent en cas de perte de phase, échauffement marqué, défaut à la terre ou déclenchement répété.
Risque si ignoré : pertes supplémentaires, couple pulsatoire, vibrations, surchauffe localisée et vieillissement accéléré des enroulements.
09

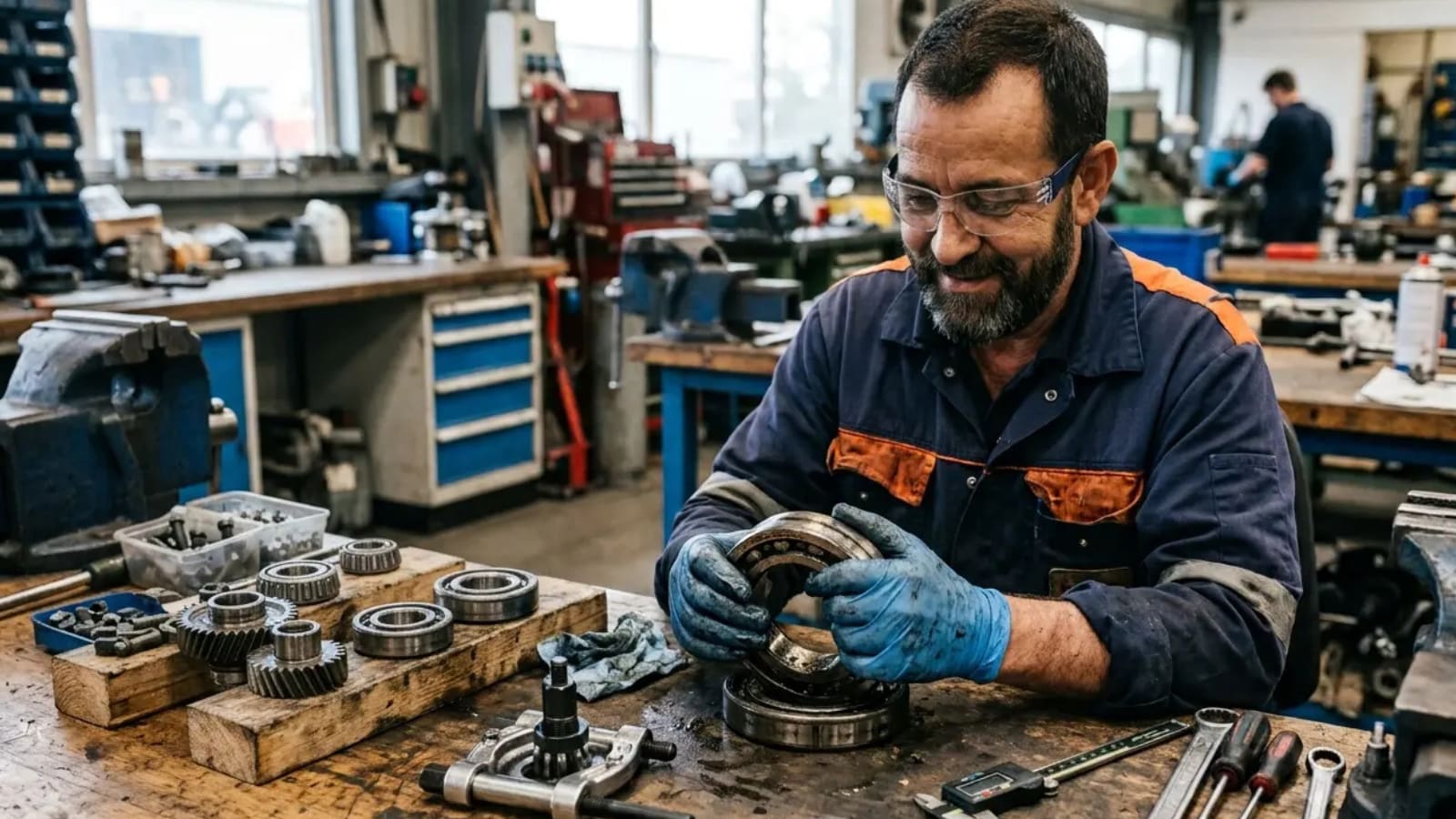

Signes d’usure des roulements ou mauvaise lubrification
Intervention recommandée
Ce que vous pouvez observer : grondement, température élevée près du palier, graisse qui fuit ou change d’aspect, jeu d’arbre, vibration ou fréquence de lubrification devenue inhabituelle.
Causes électriques possibles
Des courants de palier peuvent, dans certaines configurations, marquer les pistes. Le diagnostic doit distinguer ce mécanisme des dommages purement mécaniques.
Causes mécaniques possibles
Manque ou excès de graisse, lubrifiant inadapté, contamination, défaut d’étanchéité, mauvais montage, désalignement ou charge excessive.
Pompe ou machine entraînée
Efforts radiaux ou axiaux excessifs, cavitation, accouplement mal réglé ou vibrations transmises peuvent réduire la durée de vie des roulements moteur.
Action sûre immédiate
Ne pas ajouter de graisse au hasard : le type, la quantité et la procédure doivent suivre la plaque ou la documentation constructeur.
Contrôles professionnels
Température et vibration des paliers, bruit, état de la graisse, jeu, alignement, charge, étanchéité et inspection après démontage si nécessaire.
Niveau d’urgence
Intervention recommandée. Arrêt urgent en cas de grincement métallique, hausse rapide de température ou arbre qui commence à se bloquer.
Risque si ignoré : destruction du roulement, usure du logement et de l’arbre, contact rotor–stator, fuite de garniture ou immobilisation complète.
10
Dégradation de l’isolation, défaut à la terre ou connexions détériorées
Arrêt urgent
Ce que vous pouvez observer : déclenchement différentiel ou défaut terre, humidité dans le bornier, câbles craquelés, bornes oxydées ou noircies, traces d’arc et comportement irrégulier après une infiltration d’eau.
Causes électriques possibles
Vieillissement thermique, humidité, poussière conductrice, produits chimiques, abrasion du câble, desserrage, surtension ou défaut entre enroulement et masse.
Causes mécaniques possibles
Vibration qui desserre les connexions, frottement du câble, presse-étoupe défaillant, joint détérioré ou contrainte sur le bornier.
Pompe ou machine entraînée
Une fuite, une inondation, une atmosphère humide ou une installation immergée peut introduire l’eau qui dégrade le câble ou l’isolation moteur.
Action sûre immédiate
Mettre hors tension, consigner et empêcher tout redémarrage. Ne jamais toucher le carter ou le câble si un défaut de terre est suspecté.
Contrôles professionnels
Inspection sécurisée, continuité de protection, mesure d’isolement hors tension, comparaison des résistances d’enroulement, recherche d’humidité et contrôle des connexions.
Niveau d’urgence
Arrêt urgent en présence d’un défaut à la terre, de conducteurs exposés, d’arc, d’humidité active ou de bornes brûlées.
Risque si ignoré : choc électrique, arc, incendie, court-circuit majeur et destruction de l’isolation ou du bobinage.
