Baisse de débit, manque de pression ou blocage ? Nous diagnostiquons et remettons en état les turbines et l'ensemble hydraulique de votre pompe immergée.
Atelier à Marrakech · Pompes & moteurs depuis 2006
LOTFI BOBINAGE / ATELIER

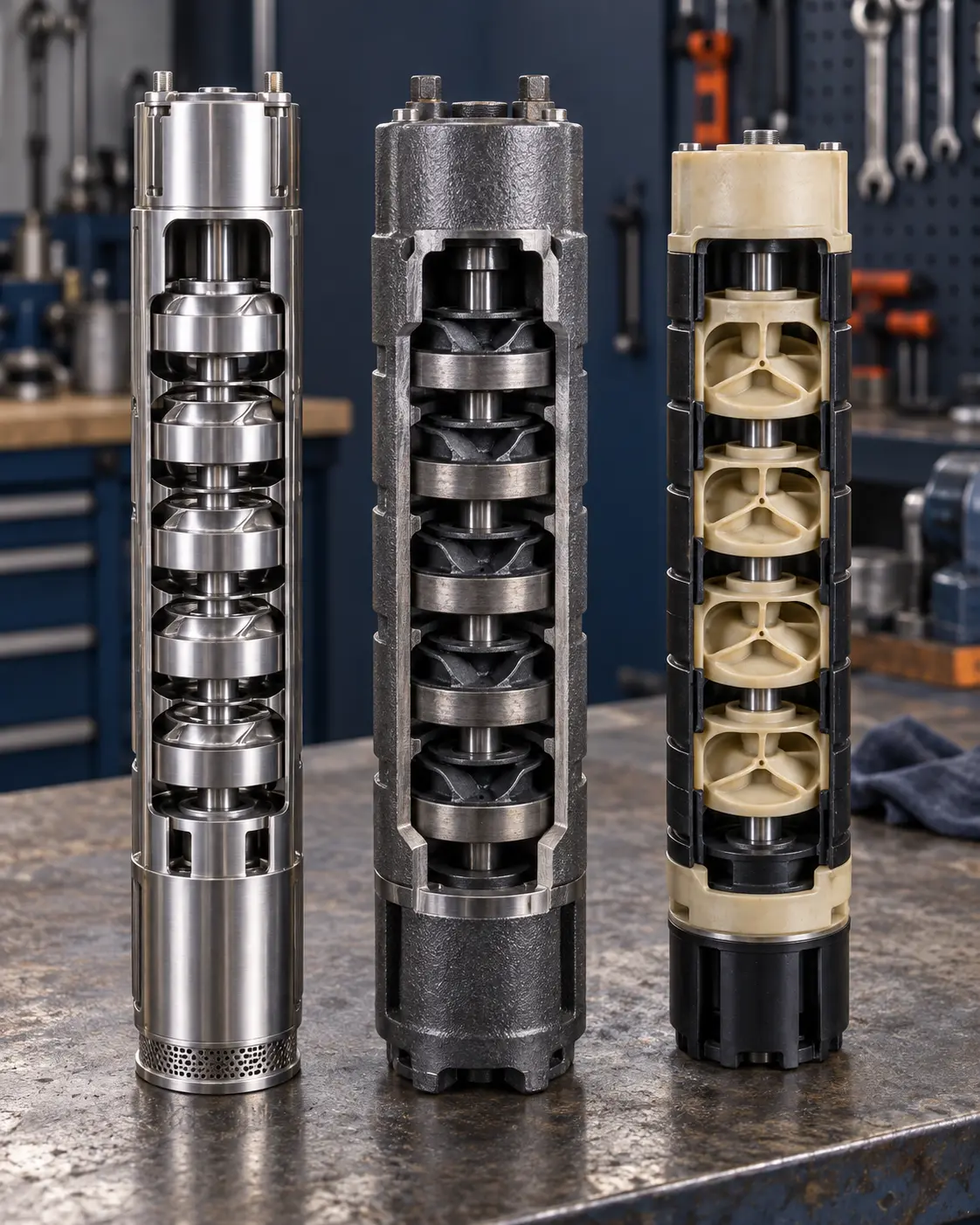

Trois matériaux. Un même savoir-faire.Inox · Fonte · Noryl
Depuis 2006Un savoir-faire de terrain
Diagnostic & réparationUne intervention adaptée à l'état réel
Atelier à MarrakechUn contact direct avec notre équipe
Reconnaître les signes
Votre pompe vous donne des signes ?
Un changement de fonctionnement mérite un contrôle. Voici les problèmes qui peuvent conduire à examiner l'ensemble hydraulique.
Baisse de débit
Votre pompe fournit moins d'eau qu'auparavant, malgré une installation qui semble fonctionner.
Manque de pression
L'eau n'atteint plus la pression attendue pour votre irrigation ou votre alimentation.
Bruits ou vibrations
Un bruit inhabituel ou des vibrations peuvent révéler un frottement ou un défaut mécanique.
Pompe bloquée
L'ensemble tourne difficilement ou se bloque : les composants doivent être examinés.
Calcaire ou sable
Les dépôts et particules peuvent obstruer les passages d'eau et accélérer l'usure.
Pièces détériorées
Roues, diffuseurs, bagues ou arbre : l'état des pièces détermine la remise en état possible.
Ces symptômes ne suffisent pas à identifier la cause : le moteur, l'alimentation électrique, le niveau d'eau ou l'installation peuvent aussi être en cause.
L'ensemble hydraulique
Bien plus qu'une seule turbine.
Une pompe immergée peut comporter plusieurs étages de roues et de diffuseurs. Nous examinons l'ensemble pour repérer les pièces usées et définir une remise en état adaptée au modèle.
Les composants présents et les opérations réalisables varient selon la conception et l'état de la pompe.
Notre méthode
De l'inspection à la restitution.
Huit étapes pour comprendre comment votre ensemble hydraulique est pris en charge. Découvrez chaque étape et ses images.
Étape 01 / 08
Inspection & diagnostic
Nous partons du problème constaté : débit insuffisant, manque de pression, vibrations ou blocage. L'examen de la pompe permet d'orienter le diagnostic avant de décider de la réparation.
Repérage des traces d'usure, de corrosion et des dépôts.
Identification du modèle et des éléments à examiner.

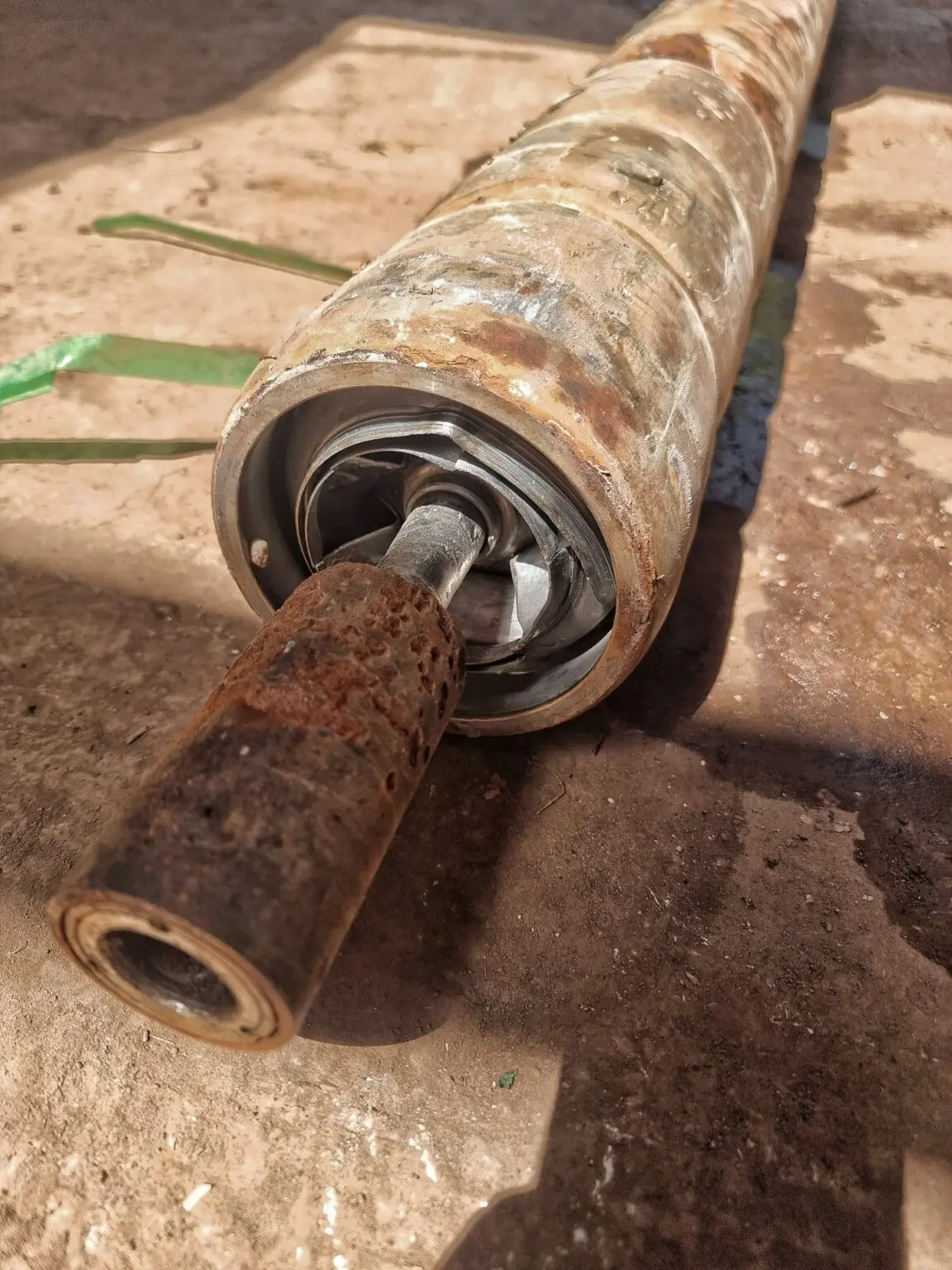

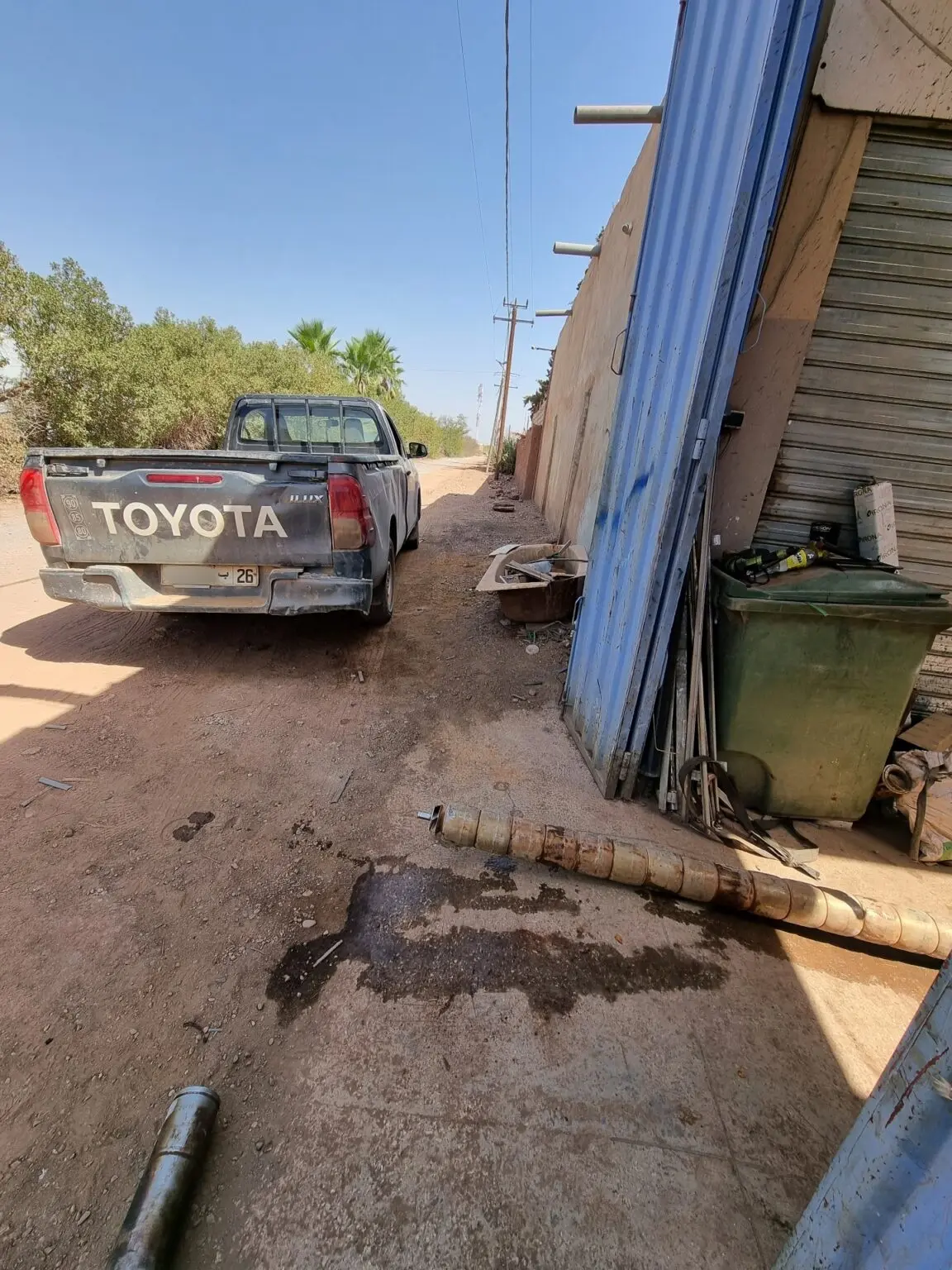

État de la pompe à réceptionRéception à l'atelier
Lotfi Bobinage · Savoir-faire en atelier
Étape 02 / 08
Démontage & repérage
L'ensemble hydraulique est démonté pour examiner les roues, les diffuseurs et l'arbre. Le repérage des pièces et de leur ordre d'assemblage prépare un remontage cohérent.
Séparation des composants selon la conception de la pompe.
Repérage et relevés utiles au remontage.

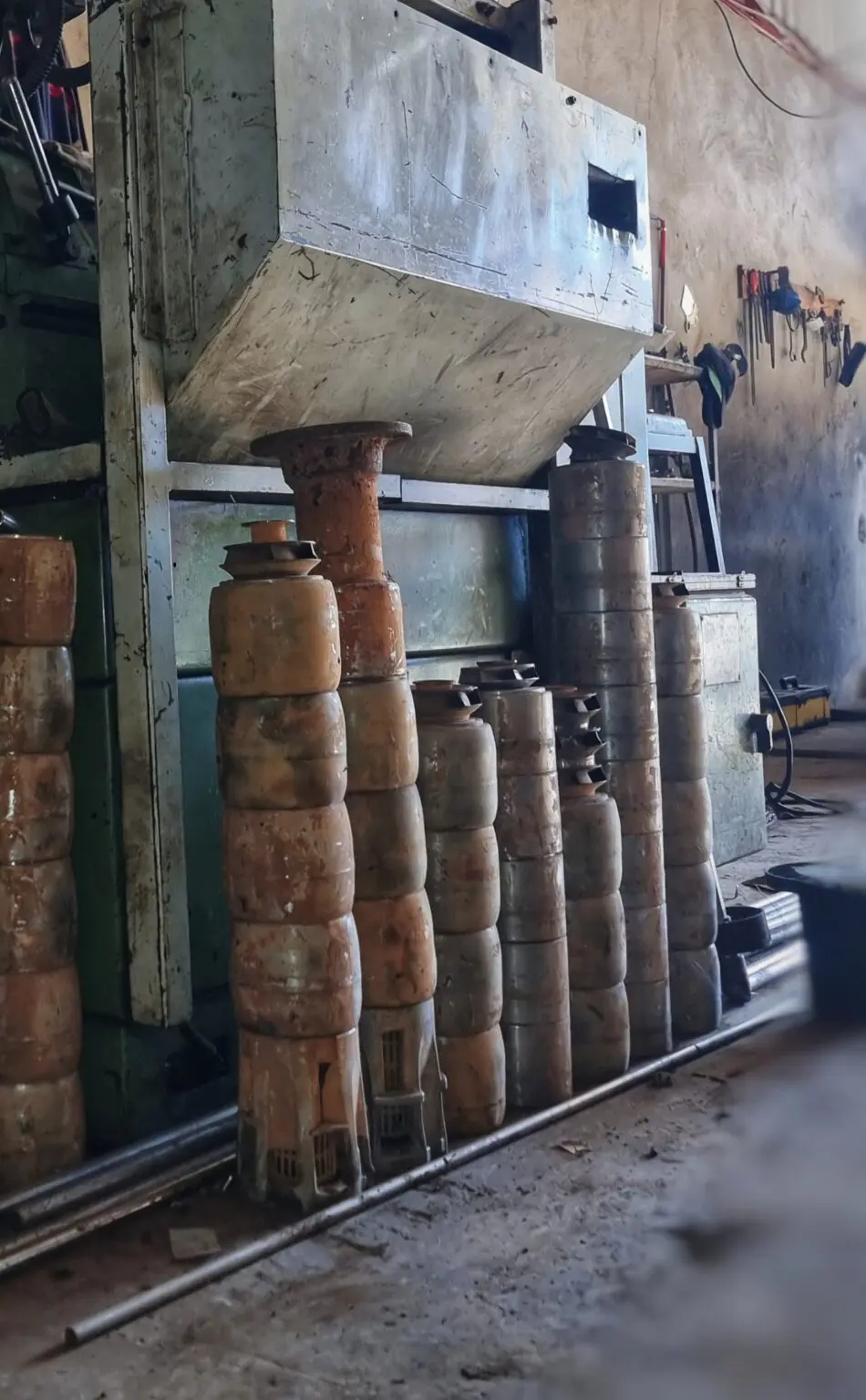

Ensembles hydrauliques à l'atelierRelevés et repérage
Lotfi Bobinage · Savoir-faire en atelier
Étape 03 / 08
Contrôle des pièces & des jeux
Chaque pièce est examinée pour localiser les défauts et les frottements. Le contrôle porte notamment sur l'état de l'arbre, des roues, des diffuseurs et des éléments de guidage.
Vérification de la rectitude de l'arbre et des jeux mécaniques.
Examen des bagues d'usure, coussinets et de l'accouplement.

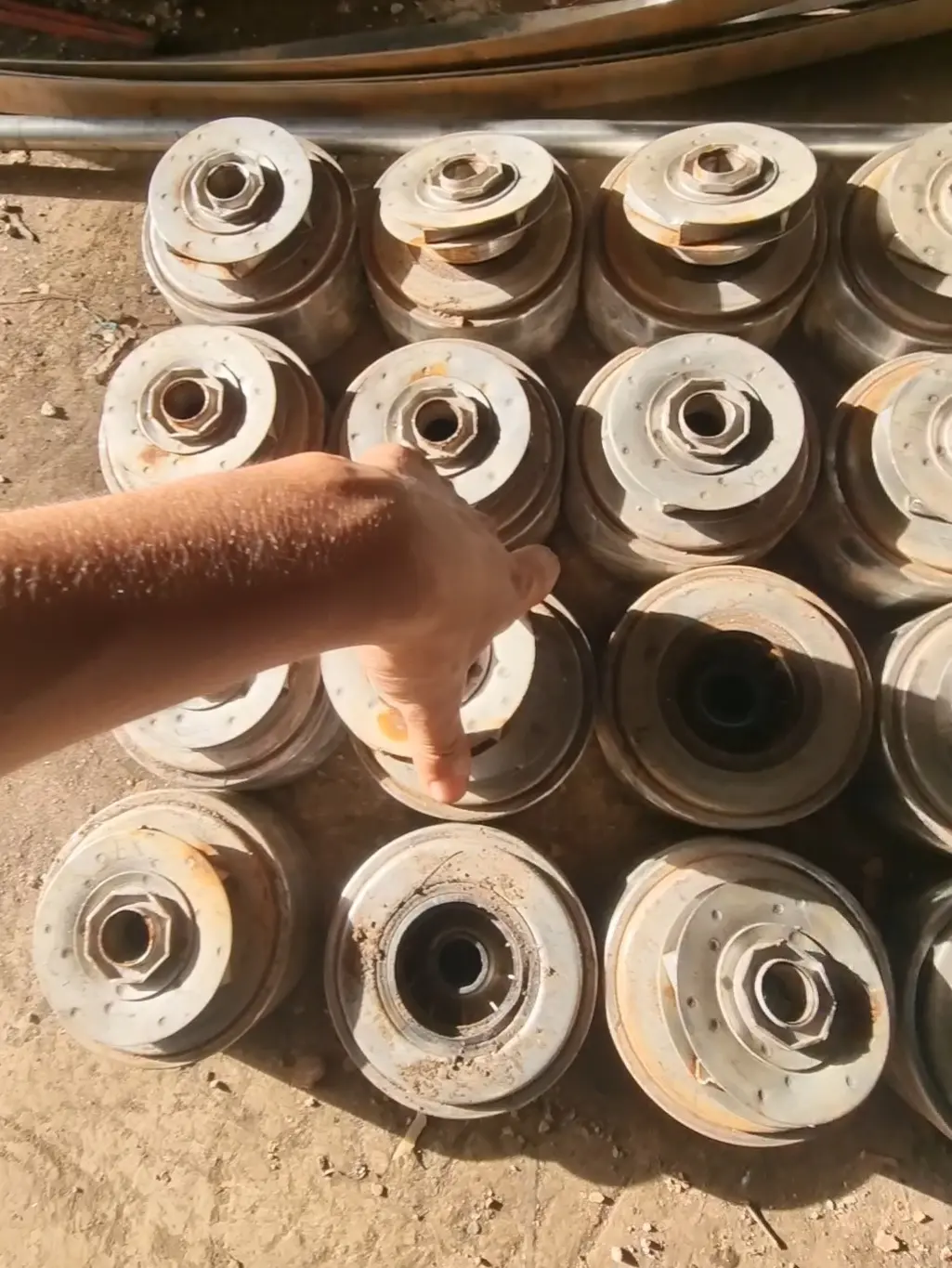

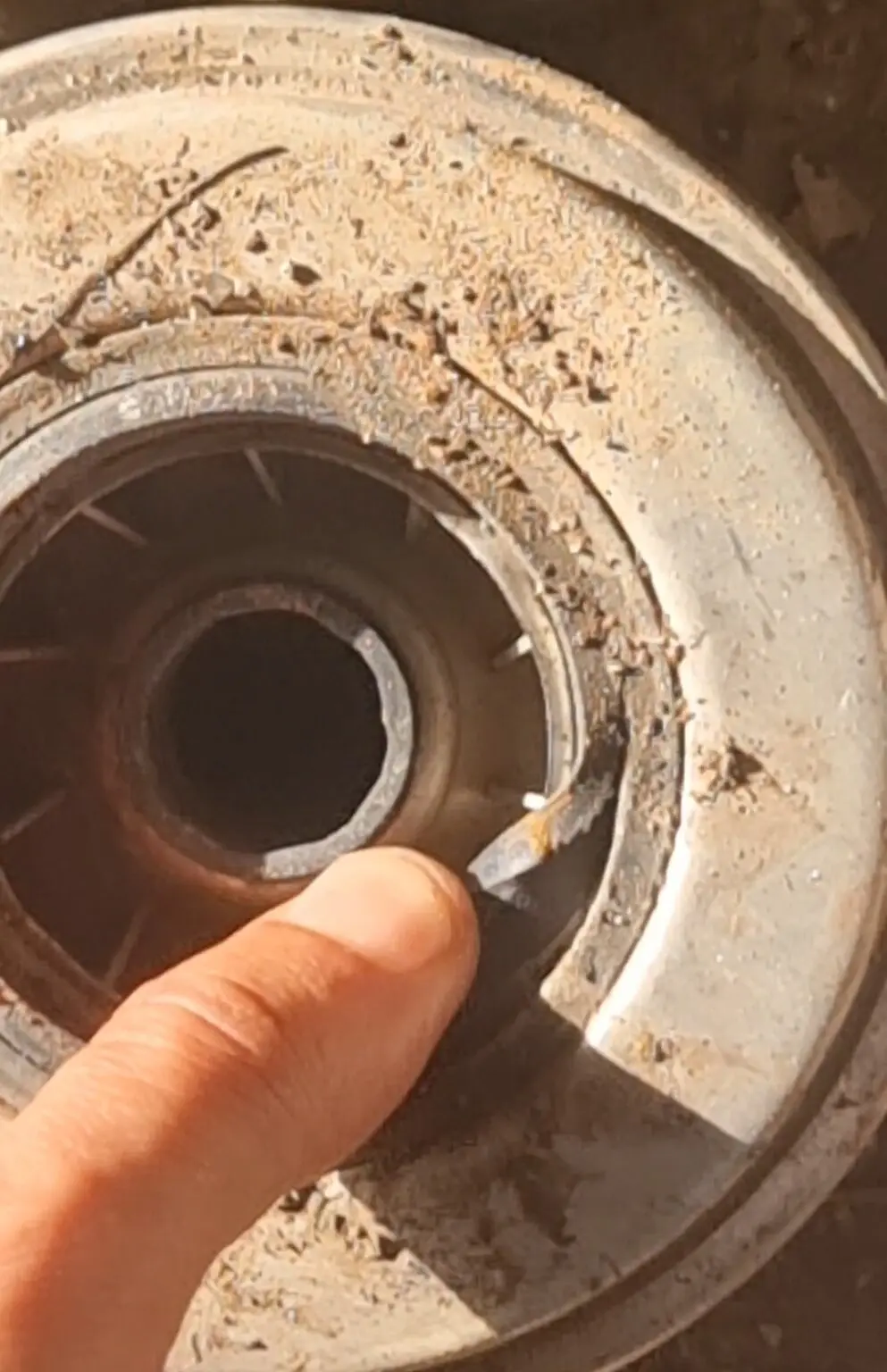

Examen des roues démontéesRepérage d'une détérioration
Lotfi Bobinage · Savoir-faire en atelier
Étape 04 / 08
Nettoyage & détartrage
Les dépôts sont retirés pour dégager les passages d'eau et mieux apprécier l'état réel des pièces. La méthode de nettoyage est choisie en fonction des matériaux et du type d'encrassement.
Élimination des dépôts de calcaire, de sable et de corrosion.
Nettoyage adapté aux surfaces et aux éléments hydrauliques.

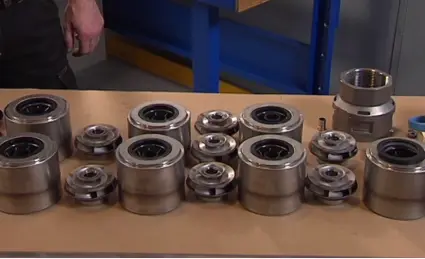

Illustration technique : éléments démontés
Lotfi Bobinage · Savoir-faire en atelier
Étape 05 / 08
Réparer ou remplacer, selon l'état
La solution dépend de l'usure, de la matière et de la disponibilité des pièces. L'usinage ou le rechargement n'est envisagé que lorsqu'il est compatible avec le composant ; les éléments trop détériorés sont remplacés.
Remise en état ou remplacement des roues, diffuseurs et bagues.
Intervention sur l'arbre et les portées lorsque c'est techniquement adapté.

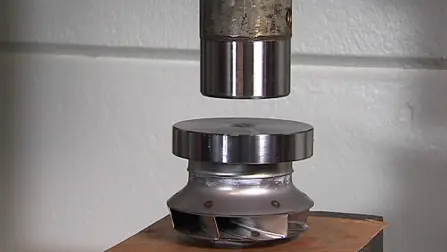

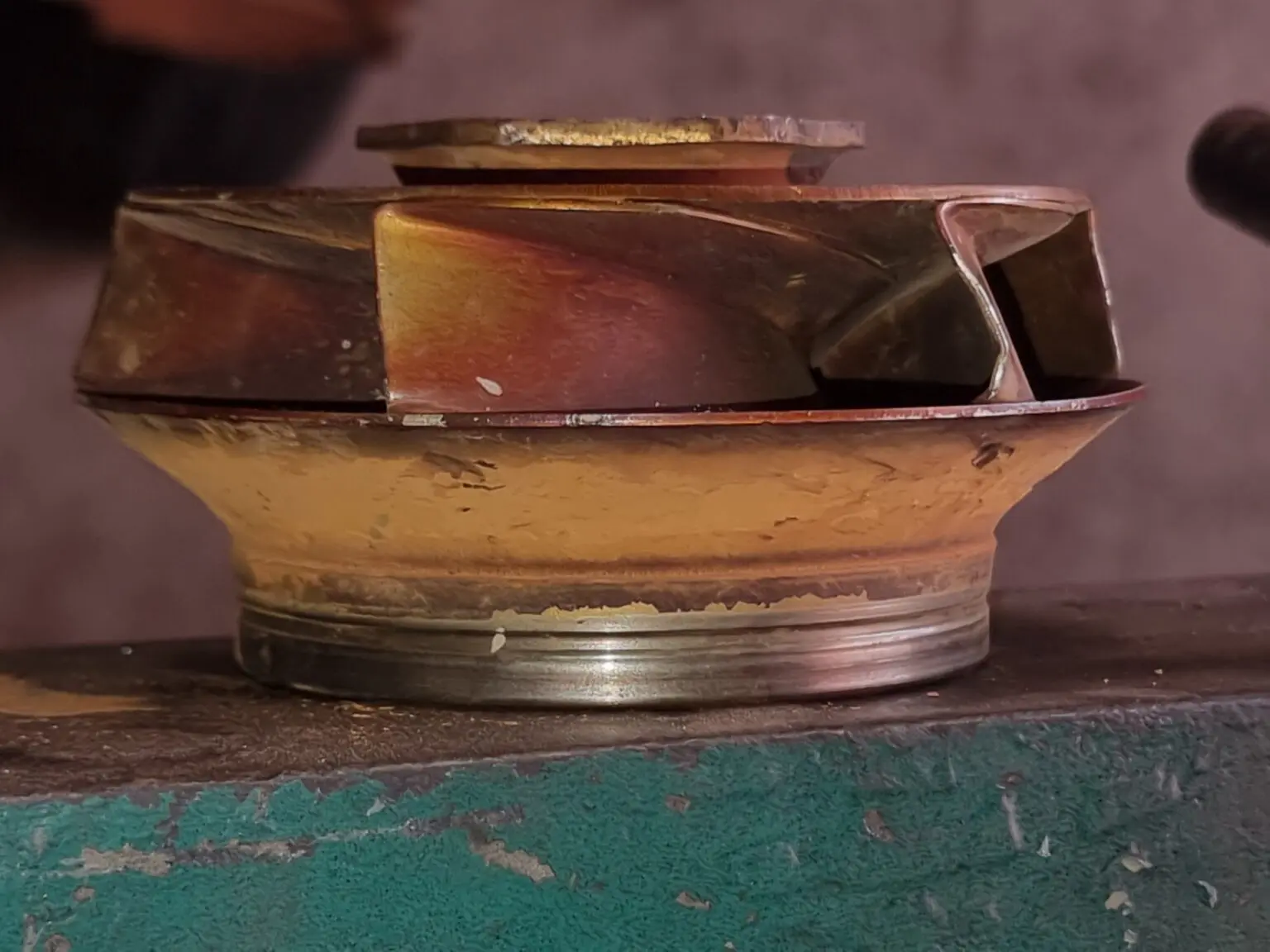

Roue métallique à examinerIllustration technique : pièces hydrauliques
Lotfi Bobinage · Savoir-faire en atelier
Étape 06 / 08
Remontage & réglage des jeux
Les éléments hydrauliques sont réassemblés dans leur ordre d'origine. Le centrage, les jeux et les serrages sont contrôlés selon la conception et les données disponibles du modèle.
Montage des roues, diffuseurs, bagues et pièces associées.
Contrôle du centrage et de la liberté de rotation.

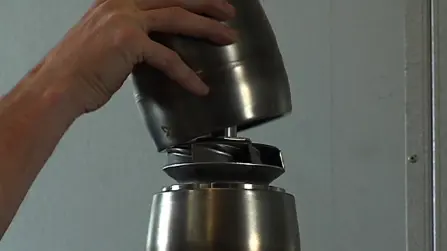

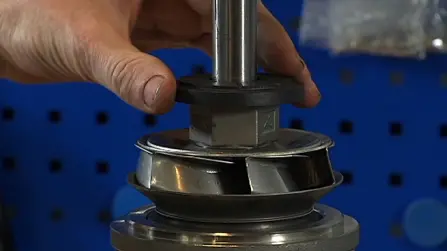

Illustration technique : montage sur l'arbreIllustration technique : assemblage d'un étage
Lotfi Bobinage · Savoir-faire en atelier
Étape 07 / 08
Contrôles finaux & essais adaptés
Un contrôle mécanique final vérifie la rotation de l'ensemble et l'absence de blocage. Un essai hydraulique peut compléter ces vérifications lorsque le montage, les équipements et les conditions le permettent.
Vérification de la fluidité de rotation de l'ensemble.
Mesure de débit et de pression uniquement si les moyens d'essai le permettent.

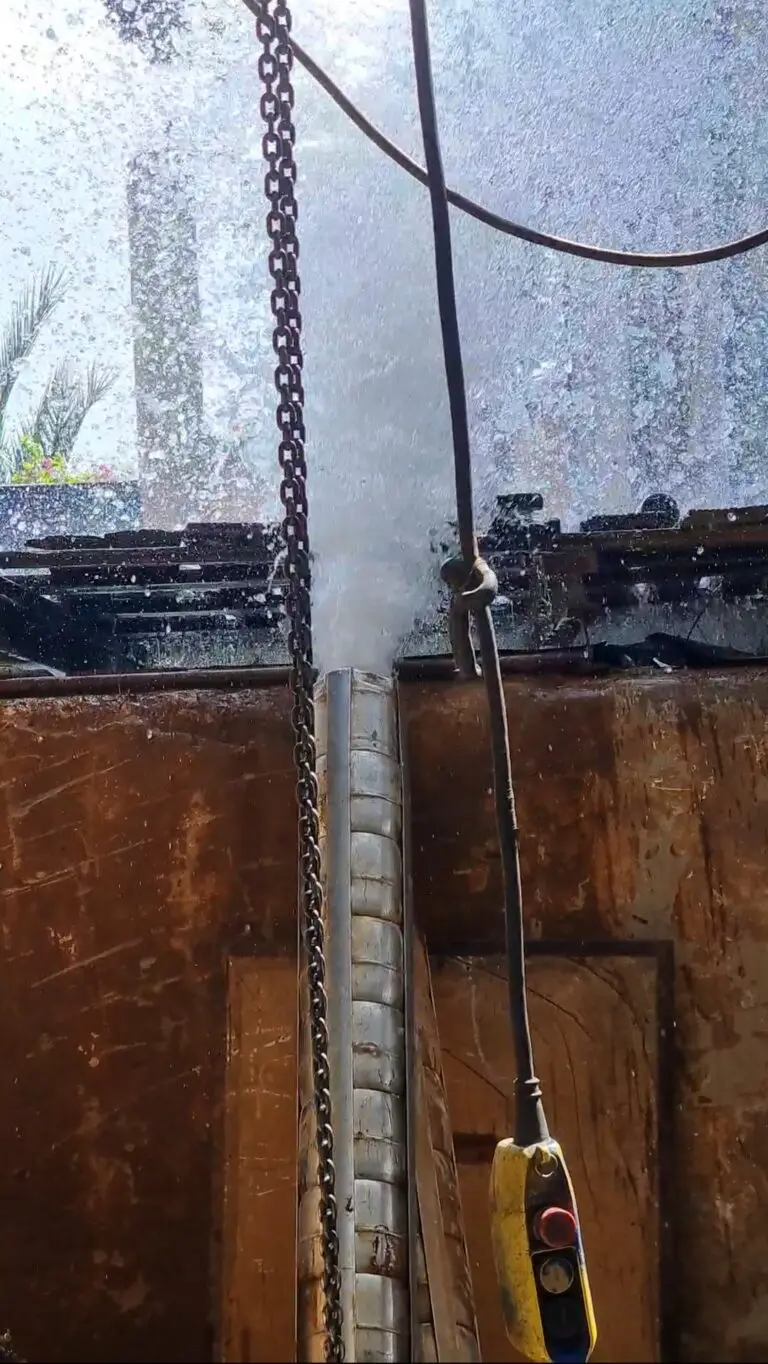

Exemple d'essai hydraulique
Lotfi Bobinage · Savoir-faire en atelier
Étape 08 / 08

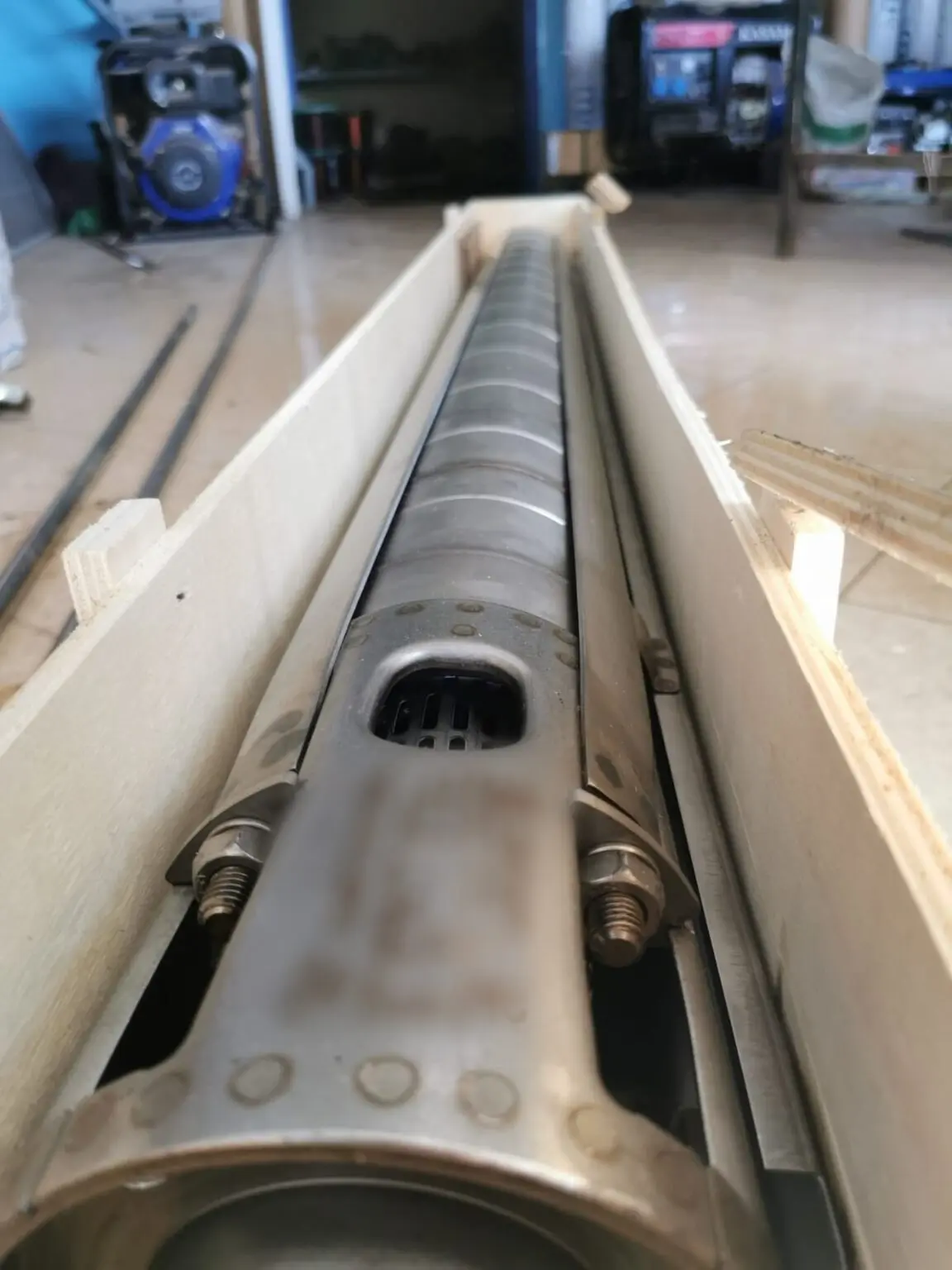

Préparation & restitution
L'ensemble est préparé pour sa restitution. Les interventions effectuées, les pièces remplacées et les éventuelles recommandations sont expliquées au client avant la remise de la pompe.
Conditionnement adapté à la manutention et au transport.
Modalités de récupération ou d'expédition à convenir.
Les opérations sont adaptées au modèle et au diagnostic. L'équilibrage dynamique, les réparations par soudure et les essais de débit/pression ne sont pas des prestations systématiques : leur faisabilité doit être confirmée.
Parlons de votre pompe
Le bon diagnostic commence par un échange.
Envoyez-nous une photo de la pompe, sa plaque signalétique et une description du problème. Nous pourrons vous orienter sur la prise en charge et la demande de devis.
